靈創照明LED硬燈條（LED線條燈）施工圖
來源： 作者： 時間：2014-08-02 瀏覽次數：
LED硬燈條(LED線條燈）安裝說明
A：低壓（高壓）單色數碼管，6米進一次電，用DC電源，棕色為正，藍色為負。
B：外控硬燈條,LED線頭燈 1、只有一個四芯線的：紅色為正，黑色為負，綠藍為信號線，綠色為DAT，藍色為GND，
2、大頭為電源線（棕色為正，藍色為負），一個400W電源分四路，每路帶6米，共帶24米 小頭為信號線（黑色接DAT，紅色接GND），信號必須從數碼管的公頭進（帶帽為公頭，銅頭除外），母頭出線。
C：內控硬燈條（低壓）必須用變壓器，300W變壓器共帶24米，每路帶6米。
LED硬燈條用四線芯安裝圖

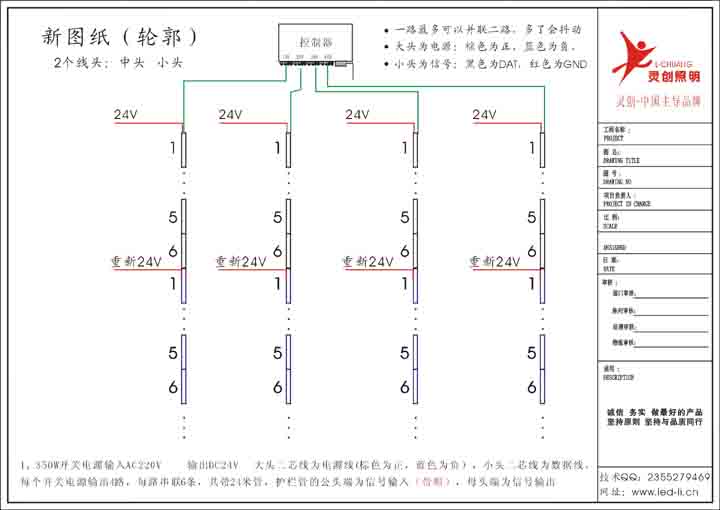

LED硬燈條輪郭的安裝圖(二芯線頭，大頭為電源，小頭為信號）輪郭安裝
