靈創照明LED數碼管施工圖
來源:   作者:   時間:2014-08-15    瀏覽次數:

LED數碼管安裝說明

A:低壓(高壓)單色數碼管,6米進一次電,用DC電源,棕色為正,藍色為負。

B:外控?cái)?shù)碼管   大頭為電源線(棕色為正,藍色為負),一個400W電源分四路,每路帶6米,共帶24米   小頭為信號線(黑色接DAT,紅色接GND),信號必須從數碼管的公頭進(帶帽為公頭,銅頭除外),母頭出線。

內控?cái)?shù)碼管(低壓)必須用變壓器,300W變壓器共帶24米,每路帶6米。

LED數碼管輪郭的安裝圖(二芯線頭,大頭為電源,小頭為信號)輪郭安裝

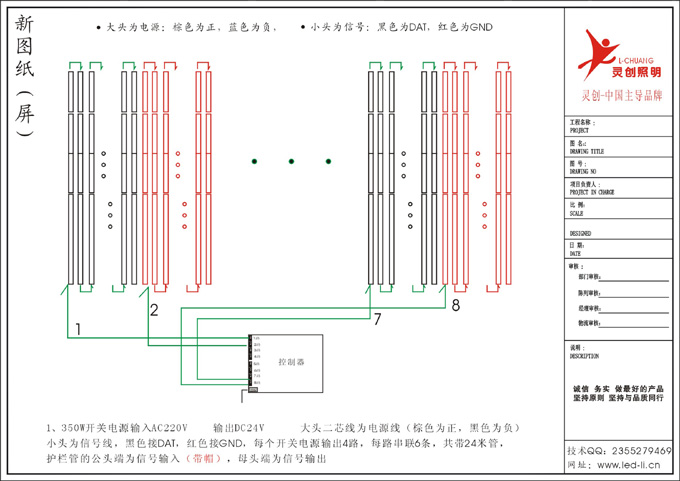

LED數碼管屏的安裝圖(二芯線頭,大頭為電源,小頭為信號)數碼管屏安裝



LED數碼管用四線芯安裝圖

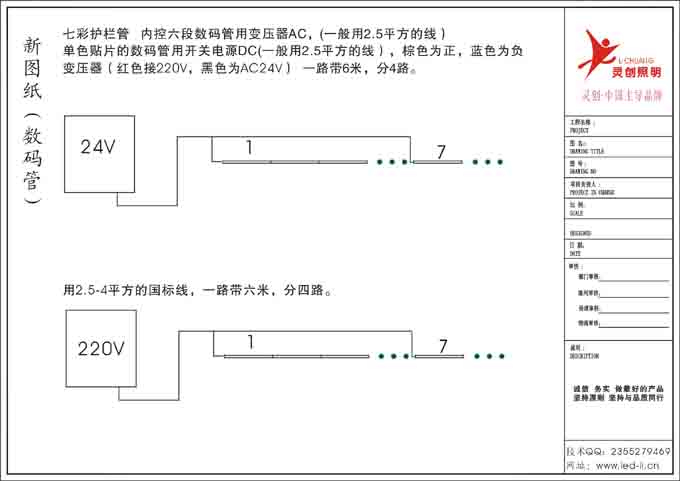

LED數碼管單色與高壓安裝
