LED數碼管不亮原因及故障排查方法
來源:   作者:   時間:2012-08-23    瀏覽次數:

LED數碼管(LED數碼燈)不亮 產生故障的原因有那些些

關鍵字:數碼管維修,數碼管修理,數碼管排查,數碼管故障
  1)變壓器損壞、引線斷開或虛焊。若變壓器損壞,則予以更換或重新繞制;若引線斷開或虛焊,則應重新連接或重新焊接。
  2)+5V電源故障。應檢查顯示電路電源電壓及數碼管供電是否正常(正常時為5V直流電壓)。若兩者不正常則檢查7805三端穩壓器是否有5V電壓輸出。若三端穩壓器有5V電壓輸出,則為電路板的連接線損壞,或未開爐或短路,若開路則應重新連接;若短路應清理短路點。若三端穩壓器沒有5V電壓輸出,則檢查 7805輸人端有無8V左右的電壓。若7805輸入端有8V電壓,則說明7805損壞。若7805輸入端沒有8V電壓,則檢查橋式整流電路有無8V左右電壓輸出。若整端電路沒有8V電壓輸出,則檢查220V交流電源是否正常。若交流電源不正常,則應對交流電源進行檢查。若交流電源220V電壓正常,則在連接線正常的情況下應為變壓器損壞,予以更換。
  3)LED數碼管公共陽極(或公共陰極)上無+5V電壓。這種故障常常是由限流電阻發生虛焊或印制導線不通引起的。若無5V電壓,則按照前面所述檢查電源電壓的方法進行檢查;若限流電阻開路,則應予以更換;若為電路板虛焊或印制導線不通,則必須重新連接或焊接:
  4)數碼管內部損壞,則應予以更換。
  (2)LED數碼管僅小數點亮 這一現象表明±5V電源正常,產生這種故障的原因可能有:
  1)若A/D轉換器丁作不正常.則應更換A/D轉換器D
  2)若數碼管內部有故障,則應更換數碼管。
  3)若A/D轉換器與數碼管之間的連線開路,則應重新連接或新焊接。
  4)若A/D轉換器集成元器件損壞.則應更換集成元器件。
  5)若A/D轉換器管腳接觸不良,則應必須重新焊接。
 ?。?)LED數碼管缺筆段對于A/D轉換器為7107的儀表,可檢查7107用于顯示輸出的各對應輸出腳與Ⅴ+(正電源腳)閘的電壓(即用萬用表的黑表筆接所對應的輸出腳,紅表筆接電源供電正端電壓點),若始終為幾毫伏,則表明7107壞,應予以更換;如有4V 左右(數碼管管腳端為負),LED卻不亮,則表時7107輸出正常,接著可檢查數碼管的各自對應管腳與Ⅴ+之間的電壓(萬用表的黑表筆接所對應數碼管的管腳,紅表筆接電源供電正端電壓點),若也有4V左右,則表明LED數碼管壞∵應更換該數碼管;若無電壓,則可能是7107管腳接觸不良,或從7107到數碼管管腳之間的連接線路不通,應重新連接和重新焊接。若兩處電壓不同,則檢查電路板從7107到數碼管之間有沒有腐蝕或油污,若有,則必須清洗干凈并作好絕緣處理工作;若沒有,則數碼管內部短路,必須予以更換。
 ?。?)LED數碼管亮度不足 產生這種故障的原因可能是:
  1)LED數碼管使用時間太久,發光效率降低,可更換新的數碼管。
  2)R9阻值太大,可重新更換或重新調整。
  3)電路板漏電,與將電路板上的電容放電或清洗電路板,并經干燥處理后,再接線使用。
  4)若供電不足,檢查供電電路的連接電阻是否變值,若變值,則應予以更換;若穩壓器負載功率下降,則應予以更換;若濾波電容漏電,則應予以更換;若整流二極管損壞,則應予以更換;若變壓器負載功率下降,則應予以更換;若常規檢查后仍然供電不足,則檢查所有負載電路中有無對地短路元件,若檢查出短路元件后,則應予以更換。5)A/D電路的輸出電壓不足,先檢查外圍電路有無對地短路元件,若有對地短路元件,則應予以更換;若檢查正常,則為A/D轉換集成電路損壞,應予以更換。
 ?。?)顯示溢出(A/D轉換器為7107時,顯示“1”或“-1”)或量程很小如圖1所示,這種現象多數是由于沒有基準電壓造成的。檢查時可將儀器的輸人端短接,若仍顯示 “1”,則應檢查7107的35、36腳之間的電壓。首先測量該儀表在30、31之間測量出滿量程電壓(也可以計算出)再取滿量值的1/2即為35、36 兩腳間的正常電壓值。若不正常, 則檢查上拉電阻和可調電阻是否變值(阻值變大)或虛焊?若變值,則予以更換;若虛焊, 則予以更換。
  (6)該顯示正值,卻顯示“-XXXX” 產生這種故障的原因可能是:
  1)輸入信號接反,則應重新連接輸入信號。
  2)連接電阻虛焊,可調電阻失效。可檢查7107(見圖1)的31(IN+)、30(IN -)管腳之間的電壓,其正常的電壓范圍約為0~2V(31腳為+端),若兩管腳間的電壓為負值,則應逐級往前檢查。若是連接電阻虛焊,則應重新進行焊接。若是可調電阻失效,則更換可調電阻。
  3)檢查上拉電阻(與電源正端的電阻)是否正常,有無開路虛焊現象。若變值或開路,則應予以更換;若虛焊,則應重新焊接。
  (7)示值嚴重偏低,調節量程電位器后示值也不升高,巳顯示頻繁閃動產生這種故障的原因很可能是:采樣周期過短,39、40腳之間的電阻數值不對,若為阻值不對,則應重新調整阻值或更換相應的電阻。若7107(見圖1)的 38、39、40腳之間有短路或開路(電阻開路或電容短路),它們均都會使A/D轉換器的振蕩頻率升高,導致采樣速率過高,若出現這種現象,則應更換發生故障的電容或電阻。
  另外,基準電壓升高也會引起示值嚴重偏低,而基準電壓太高往往是由于分壓電路中的電阻或電位器虛焊、變值所引起的。特別是可調電位器最容易出現開路或變值,待檢查出有故障的電阻后,應予以更換。
 ?。?)始終顯示“1999”,且小數點顯示正常 產生這種故障的原囚可能是:
  1)若+5V電源發生故障,則應按照前面所述檢查電源電路的方法進行檢查。
  2)A/D轉換器損壞,則予以更換。
 ?。?)跳碼嚴重 產生這種故障的原因可能是:
  1)若A/D轉換器壞,則應予更換。
  2)若有干擾因素從輸人端引入,待查出干擾源后,若干擾源可以排除的,應予以排除;若干擾源無法排除的,應做到盡可能遠離干擾源并做好屏蔽工作。
  3)采樣速率太高,則檢查7107的38、39、40腳之間有無短路或開路(電阻開路或電容短路)現象,相應處理方法可參考“示值嚴重偏低,調節量程電位器后示值也不太高,且顯示頻繁閃動”相應部分。
  4) ±5V電源紋波大,往往還伴隨著電壓不足,數值不穩。若電源濾波電容失效,應予以更換;若整流二極管中某一二極管被擊穿,則應予以更換。
  5)電路板之間存在漏電現象或線路之間有干擾現象。其主要原因是線路受潮或線路有導體雜質的存在,或者是維修后沒有做好絕緣處理,應重新清洗電路板并做好絕緣處理。
  6)若輸入或基準線路及電源線路中有虛焊或某電子元器件功率降低,待檢查出故障元器件后,予以更換并重新焊接好各個焊點。
 ?。?0)示值漂移大 產生這樣故障的原因可能是:
  1)7107電路不佳,應予以更換。
  2)7107發燙,可能是由于LED數碼管電流太大,可將限流電阻換大再進行測試。
  3)基準電壓發生漂移大多是由于可調電阻失效或上(下)拉電阻功率降低或更換的電阻功率過低引起的。若發生這種情況,則應更換相應的電阻。


數碼管廠家,數碼管價格,數碼管工廠,數碼管效果,數碼管定制,數碼管生產,數碼管采購,數碼管供貨商,數碼管分銷商,數碼管加工廠,數碼管總代理,數碼管招商,數碼管連鎖,數碼管加盟,數碼管代理,數碼管加工,數碼管直銷

內控?cái)?shù)碼管,外控?cái)?shù)碼管,全彩數碼管,輪郭數碼管,管屏數碼管,LED數碼管,

6段數碼管,8段數碼管,16段數碼管,32段數碼管,高清數碼管,高檔數碼管,
數碼管屏,跳舞數碼管,KTV數碼管,酒店數碼管,酒樓數碼管,飯店數碼管,
數碼管維修,數碼管修理,數碼管排查,數碼管故障,數碼管亮度,數碼管技術,數碼管安裝,
靈創照明---成功解決LED燈具戶外防水問題,光衰問題,光效效果,提高了產品的穩定性以及使用壽命
靈創照明:誠實,務實,做最好的產品,堅持原則,堅持與品質同行
靈創照明繼續為客戶提供質量穩定優質的LED燈具產品,專業生產高品質LED工程照明   全國服務熱線:400-996-9936
95968.net.cn

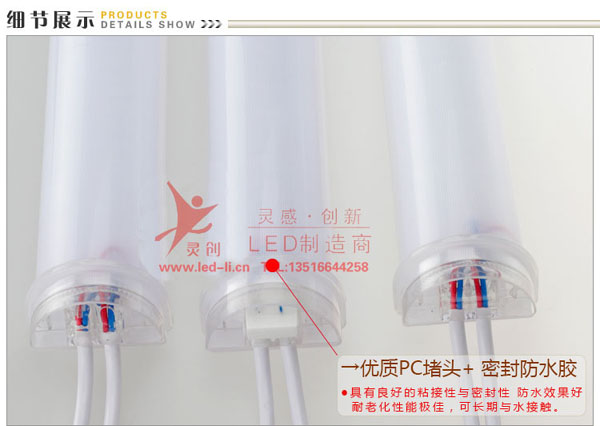

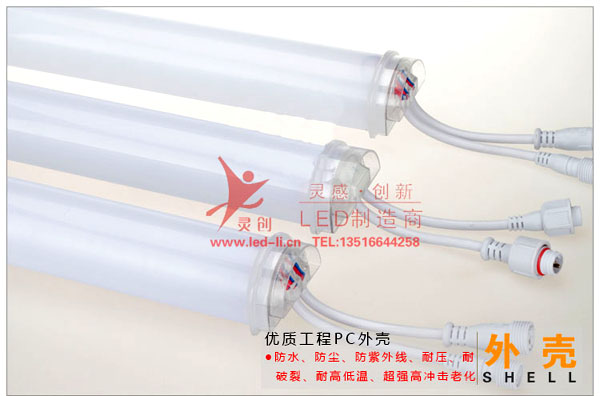

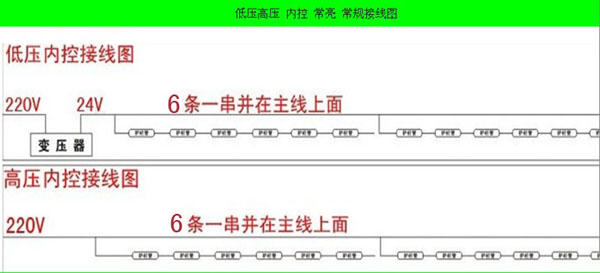

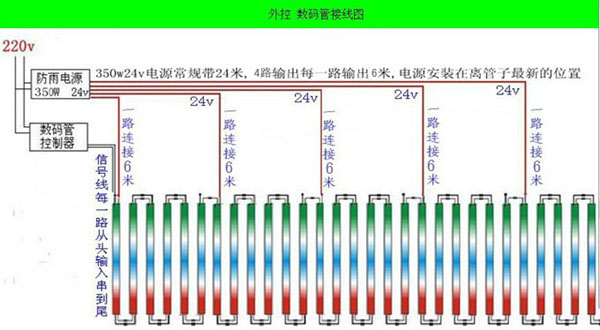

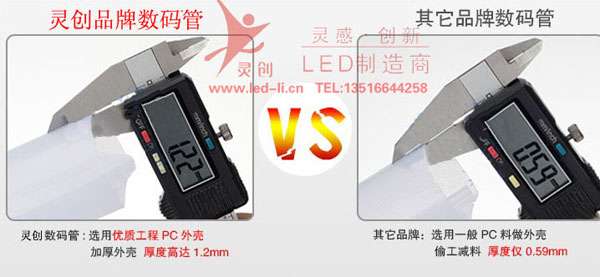

LED數碼管細節展示  好品質選靈創
