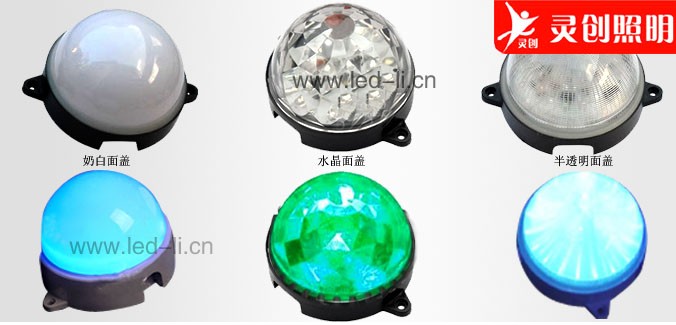

全彩LED點光源在行業內所稱的灰度也可以稱之為LED亮度?；叶鹊燃壱卜Q中間色調，主要用于傳送圖像、圖片、視屏、分別有16級、32級、64級三種方式，它采用矩陣處理方式將文件的像素處理成16、32、64級層次，使傳送的圖片更清晰。無論是全彩，還是雙色，要顯示圖像或動畫都需要對構成象素的每個LED發光灰度進行調節，其調節的精細程度就是我們通常所說的灰度等級。

主控箱從計算機的顯示卡中獲取一屏象素的各色亮度數據，然后重新分配給若干塊掃描板，每塊掃描板負責控制LED屏上的若干行（列），而每一行（列）上LED點光源的顯控信號則用串行的方式傳送。

目前有兩種串行傳送顯示控制信號的方式：

一、脈沖寬度調制。掃描板串行傳輸?shù)膬?nèi)容不是每個LED的開關信號而是一個8位二進制的灰度值。每個LED都有一個自己的脈寬調制器來控制點亮?xí)r間。這樣，在一個重復點亮的周期內，每個象素點在16級灰度下只需要4個脈沖，256級灰度下只需8個脈沖，大大降低了串行傳輸頻率。用這種分散控制LED灰度的方法可以很方便地實現256級灰度控制。

二、掃描板上集中控制各象素點灰度，掃描板將來自控制箱的各行象素的灰度值進行分解（即脈寬調制），然后將各行LED的開通信號以脈沖形式（點亮為1，不亮為0）按行用串行方式傳輸?shù)较鄳?yīng)的LED上，控制其是否點亮。這種方式使用器件較少，但串行傳輸?shù)臄?shù)據量較大，因?yàn)樵谝粋€重復點亮的周期內，每個象素在16級灰度下需要16個脈沖，在256級灰度下需要256個脈沖，由于器件工作頻率限制，一般只能使LED屏做到16級灰度。

有兩種控制LED灰度的方法：

1）改變流過LED的電流。一般LED管允許連續工作電流在20毫安左右，除了紅色LED有飽和現象外，其他LED灰度基本上與流過的電流成比例；

2）利用人眼的視覺惰性，用脈寬調制方法來實現灰度控制，也就是周期性改變光脈沖寬度（即占空比），只要這個重復點亮的周期足夠短（即刷新頻率足夠高），人眼是感覺不到發光象素在抖動。由于脈寬調制更適合于數字控制.

所以在普遍采用微機來提供LED顯示內容的今天，幾乎所有的LED屏都是采用脈寬調制來控制灰度等級的。LED的控制系統通常由主控箱、掃描板和顯控裝置三大部分組成。
